Микродиффузионная газовая горелка МДГГ

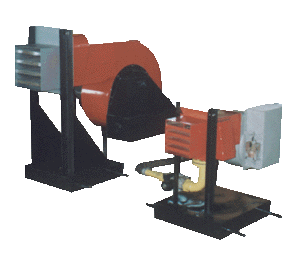

Вид горелки МДГГ

Горелка МДГГ

Микродиффузионные газовые горелки мощностью 0,5 - 25 МВт предназначены для высокоэкономичного и экологически чистого сжигания природного газа, а также отходящих газов различных производств : синтетических газов, коксодоменных газов и т.д. МДГГ применяется в малых и средних котлах серий Е, ДЕ, ДКВР, КВГМ, ПТВМ, в печах обжига строительных материалов и керамических изделий, сушилах, в термических нагревательных и технологических печах.

Использование горелок типа МДГГ, благодаря новой технологии сжигания газа удачно объединяющей лучшие достоинства кинетического и диффузионного механизмов горения, позволяет в различных областях применения снизить расход газа до 5-10 % по сравнению с существующими в настоящее время горелками других типов.

МДГГ обеспечены средствами простой и быстрой настройки применительно к конкретным условиям применения.

Преимущества

Горелки газовые микродиффузионные серии МДГГ предназначены для сжигания природного и технологического газа в котлах (паровых и водогрейных), печах и других топливоиспользующих установках. Горелка соответствует ГОСТ 21204-83, ГОСТ Р 50591-93.

Техническая характеристика

Наименование параметра Тип горелки
35 75 100 150 250 500 800 1200 1800 2500
Номинальная тепловая мощность, МВт 0,35 0,75 1 1,5 2,5 5 8 12 18 25
Давление газа в коробе горелки, мм вод.ст. 120 120 120 120 150 150 250 250 250 250
Номинальный расход газа, нм3/ч 35 75 100 150 250 500 800 1200 1800 2500
Коэффициент избытка воздуха m 1,04 1,04 1,04 1,04 1,04 1,04 1,04 1,04 1,04 1,04
Коэффициент рабочего регулирования 5 5 5 5 6 6 7 7 7 7
Аэродинамическое сопротивление по воздуху, мм.вод.ст. 50 50 50 50 75 75 100 100 100 100
Габаритный размер, мм A 130 165 190 200 220 270 360 440 540 600
B 170 200 200 220 250 260 280 310 350 400
C 230 275 300 320 340 400 500 600 700 800
D(Dу) 25 50 50 65 65 80 100 100 125 125
E 130 165 165 185 250 250 250 250 250 250
F 180 220 250 265 280 330 420 510 620 680

Схема горелки МДГГ

схема горелки МДГГ

1. короб воздушный;
2. коллектор газораспределительный;
3. коллектора стабилизаторы;
4. фланец воздуховода;
5. фланец присоединительный к амбразуре котла;
6. патрубок подвода газа.

Горелка работает следующим образом: Газ подается по патрубку 6 в газораспределительный коллектор 2, где через боковые вводы поступает в коллектора-стабилизаторы 3. Из коллекторов- стабилизаторов газ системой струй проникает в сносящий поток воздуха, где смешивается, образуя за срывной кромкой стабилизатора 3 топливную смесь. Образовавшаяся смесь поджигается от высокотемпературных продуктов сгорания, рециркулирующих в зоне обратных токов за каждым коллектором- стабилизатором. Первоначальный поджиг горелок осуществляется от внешнего запального устройства либо от электрической свечи зажигания (для горелок до 1,5МВт).
